浪涌保護器的工作原理與作用
- 2016-10-28 09:44:00
- mujuchang 原創
- 2558
說到避雷器，大家首先想到的就是樓頂?shù)哪菞l鐵針，作用是保證高層建筑的安全。隨著科技發展，涌現出很多避雷器，適用于不同的場所，在這里，泰能特就主要講講浪涌保護器的工作原理與作用。
在講浪涌保護器之前，先簡單說說避雷針的工作原理，這樣有利于更好的理解電涌避雷器。當云層上電荷較多時，避雷針與云層之間的空氣就很容易被擊穿，成為導體．這樣，帶電云層與避雷針形成通路，而避雷針又是接地的．避雷針就可以把云層上的電荷導人大地，使其不對高層建筑構成危險，保證了它的安全。避雷針的種類：直擊雷避雷針/特殊避雷針/提前預放電避雷針/雷電河馬避雷針/離子式避雷針/LTP-02普通避雷針/單針式普通避雷針/ESE避雷針等。

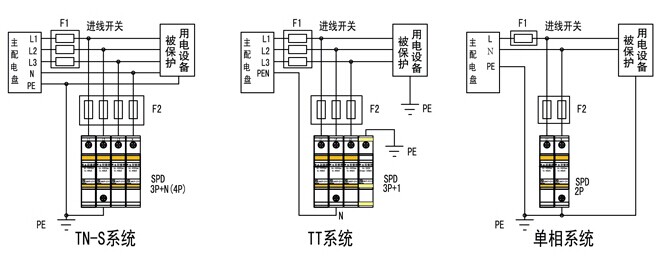

說完避雷針，就正式講解避雷器工作原理：能釋放雷電或兼能釋放電力系統操作過電壓能量，保護電工設備免受瞬時過電壓危害，又能截?cái)嗬m(xù)流，不致引起系統接地短路的電器裝置。避雷器通常接于帶電導線與地之間，與被保護設備并聯。當過電壓值達到規定的動作電壓時，避雷器立即動作，流過電荷，限制過電壓幅值，保護設備絕緣；電壓值正常后，避雷器又迅速恢復原狀，以保證系統正常供電。

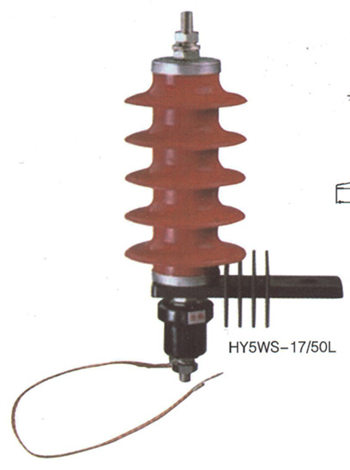

避雷器的類型：主要有：保護間隙避雷器、碳化硅避雷器（閥式避雷器）、金屬 氧化物避雷器；電涌保護器（電子設備雷電防護中不可缺少的一種裝置，也稱避雷器）

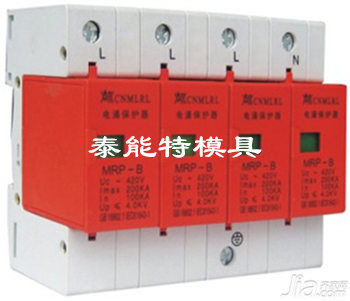

浪涌保護器也叫電涌保護器：是電子設備雷電防護中不 可缺少的一種裝置，過去常稱為"避雷器"或"過電壓保護器"英文簡寫為SPD。電涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞。
浪涌保護器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。 用于電涌保護器的基本元器件有：放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。
1、按工作原理分：
1．開關型：其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭?，允許雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。
2．限壓型：其工作原理是當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。
分流型：與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。 扼流型：與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。
用作此類裝置的器件有：扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

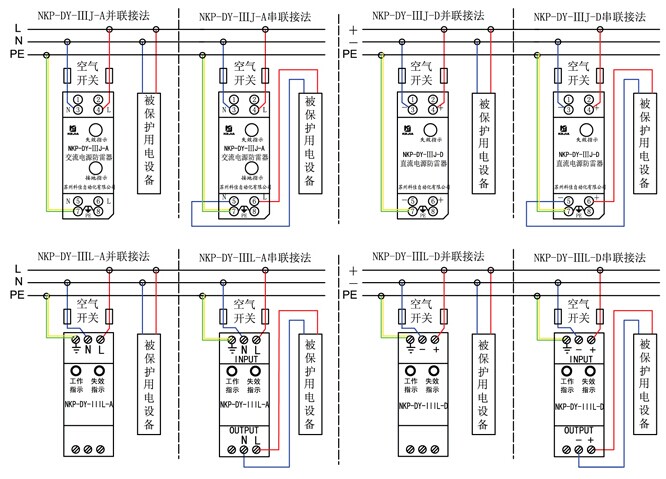

按用途分：(1)電源保護器：交流電源保護器、直流電源保護器、開關電源保護器等。(2)信號保護器：低頻信號保護器、高頻信號保護器、天饋保護器等。
以上就是關于浪涌保護器的工作原理和作用，目前行業中比較知名的浪涌保護器大多在深圳設有總部或分公司，深圳市泰能特模具有限公司利用技術上的優勢，承接了全球一二線浪涌保護器品牌的外殼，不斷提高浪涌保護器外殼的質量水平。
